    汽車底盤及解剖實訓室

    HY-QC327型ABS/ESP制動系統實訓臺
    產品簡介：

    HY-QC327型ABS/ESP制動系統實訓臺【產品簡介】本實驗臺以桑塔納3000防抱死制動系統實物為基礎，由移動臺架、控制臺和測量面板三部分組成。適用于中高等

    服務熱線

    02162273926

    立即咨詢

    產品展示

    product
    產品介紹

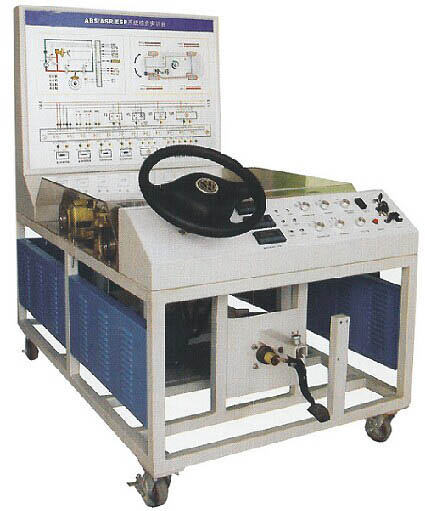

    HY-QC327型ABS/ESP制動系統實訓臺



    【產品簡介】
    本實驗臺以桑塔納3000防抱死制動系統實物為基礎，由移動臺架、控制臺和測量面板三部分組成。適用于中高等職業學院和培訓機構的汽車ABS/EBD系統構造與維修實訓教學，能夠滿足對ABS/EBD系統的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易于維護。




    【標準配置】

    一、移動臺架
        1、移動腳輪、主臺架；
        2、ABS/EBD制動系統（包括制動踏板、制動總泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控制電腦ECU、輪速傳感器、前后制動裝置、傳動半軸、管路）；
        3、輔助組成部分（包括變頻調速電機、2個慣性盤〈飛輪〉、傳動軟聯軸器、電機過載自動斷電保護裝置、真空泵）。
    二、控制臺
        1、點火開關、OBDII診斷座、6個油路壓力表、DC12V電源、二相電源漏電保護開關、三相電源漏電保護開關、變頻電機調速控制裝置等；
        2、相關的繼電器、保險絲；
        3、集成電路故障設置及故障排除系統等。
    三、檢測臺
        1、參數顯示數字電壓表、LED顯示燈。
        2、完整的彩色ABS/EBD電控系統元件結構圖、電路結構及工作原理圖、液壓制動原理圖等；
        3、各個電路插頭的結構圖及針腳標識圖和名稱；
    4、與電腦針腳一致的外接式檢測端子。
    【功能特點】
    一、展示功能
    二、動態運行功能
    三、實時顯示功能
    四、自診斷和檢測功能
    五、故障設置與考核功能
    六、安全保護功能
    七、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理。

    【產品工藝】
    一、面板工藝和特點
    （一）測量面板
        面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
        1、采用8mm厚優質高密度PVC板作底板。
        2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，。具有耐磨不易退色等特點。
    （二）控制面板
        1、采用3mm厚鋁板，堅固耐用，不易變形。
        2、采用具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。
    二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
    三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
    四、金屬表面采用高溫噴塑處理，漆面堅固美觀。
    【參數】
    尺寸：（長*寬*高）1500*1100*1500（mm）
    重量：350kg
    電源：380V、220V
    電機功率：5.5kw
