    家用電器實驗室設備

    HY-99GC型全遙控彩電原理與技能實訓考核裝置
    產品簡介:

    HY-99GC型全遙控彩電原理與技能實訓考核裝置 全遙控彩電原理與技能實訓考核裝置是根據中華人民共和國勞動和社會(huì )保障部發布的《“家用電子產品維修工

    服務熱線

    02162273926

    立即咨詢

    產品展示

    product
    產品介紹

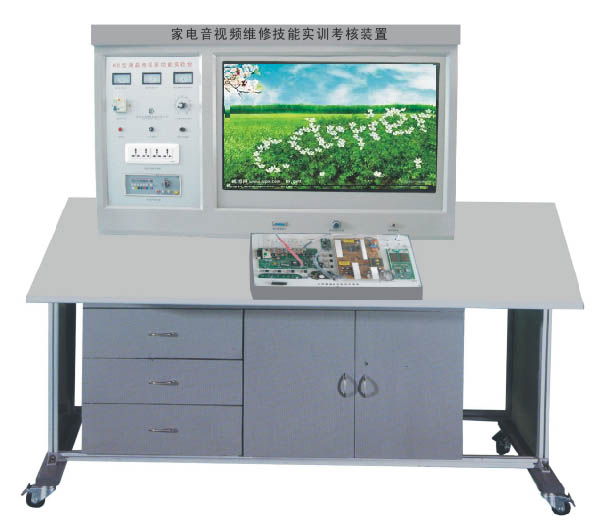

    HY-99GC型全遙控彩電原理與技能實訓考核裝置


           全遙控彩電原理與技能實訓考核裝置是根據中華人民共和國勞動和社會(huì )保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》,按照職業教育的教學和實訓要求而研發的產品。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操,以及中級、高級工的技能鑒定考核。


    一、概述
    1、控制及交流電源部分
    (1)提供單相交流電源、線間直接短路自動保護裝置。漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有實驗室管理系統,帶密碼開機和定時關機功能
    (2)提供~220V插座2只,為外部?jì)x器提供工作電源。
    2、直流電源部分
    (1)穩壓電源,二路輸出電壓均為0-30V。
    (2)開關電源:+5V,+24V、12V 。
    (3)燈管測試高壓電源:配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
    (4)控制程序寫入編程裝置。
    (5)高清彩色電視信號發生器(校方自備):采用大規??删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐?。
    有著圖象清晰、時序精確(圖形中心和邊框可精確定位到一個像素)、
    采樣率高(74.25MHZ和148.5MHZ)、
    色彩準確(每一種基色采樣8位,三基色共24位)、
    具有十種顯示圖形和五種顯示模式、兩種信號格式(VGA、YpbPr)接口輸出、
    圖形選擇有“自動”和“手動”兩種方式
    1:顯示模式(高清四種、標清一種)
    (1)、1920×1080P60(參考SMPTE274M,SMPTE294M,SMPTE260M)
    (2)、②1920×1080I60(參考SMPTE274M,SMPTE294M,SMPTE260M)
    (3)、 ③1920×1080I50(參考SMPTE274M,SMPTE294M,SMPTE260M)
    (4)、④1280×720P60(參考ITU-R BT,709/ SMPTE296M)   標清(DVD)
    (5)、 ⑤720×483P60(參考ITU-R BT。1358)
     2:顯示圖象共10幅(其中720×483P60  無⑨ )
    彩條(75/0/75/0) 白光柵(75)  紅光柵(75) 綠光柵(75) 藍光柵(75)黑光柵     12級階梯    十字中心及顯示幅值(90、95、100)   四階棋盤  彩色棋盤
    3:掃描、信號格式及參照標準
    (1) 高清掃描同步為雙極三電平,參照(SMPTE相關標準及有關國標)
    (2)標清掃描同步為單極性負極電平
    (3)VGA信號(R、G、B、H、V),為標準VGA電平1V-pp
    (4) Y pb Pr信號(參照ITU以及國家SJ/T相關標準)標準彩條信號為1Vp-p。
    (5) Y pb Pr由R、G、B信號變換,4、4、4采樣
    實訓桌:整體結構采用冷軋鋼板成型,表面酸洗磷化,靜電噴塑,并設有四個萬向輪和四個固定調節機構,便于移動和固定,利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固,造型美觀大方。設有抽屜和柜門,用于放置工具和資料等。下面配有儲物柜,便于放置工具等。平臺尺寸:長×寬×高為1200mm×650mm×750mm
    4液晶電視技術指標:
    顯示器尺寸:32寸;
    對比度:400:1;分辨率:1920×1080;反應時間:<16 ms;.屏幕亮度:500cd/㎡;視角:178度;屏幕比例:16∶9;制式:NTSC/PAL/SECAM;輸入:YPbPr;VGA;HDMI;AV;USB環境溫度:5℃~35℃;相對濕度:≤85%(25℃);
    二、技術指標:
    1.顯示器尺寸:32寸;
    2.對比度:400:1;
    3.分辨率:1920×1080;
    4.反應時間:<16 ms;
    5.屏幕亮度:500cd/㎡;
    6.視角:178度;
    7.屏幕比例:16∶9;
    8.制式:NTSC/PAL/SECAM;
    9.輸入:YPbPr;VGA;HDMI;AV;USB
    10.工作電源:AC220V±10%-50Hz;
    11.環境溫度:5℃~35℃;
    12.相對濕度:≤85%(25℃);
    13.整機功耗:<100W;
    14.信號輸入:射頻48MHz-470MHz;
    15.平臺尺寸:長×寬×高為1200mm×650mm×750mm
    下面配有儲物柜,便于放置工具等。
    三.實訓功能
    1、認 識 液 晶 電 視 的 內 部 結 構 ;
    2、認識液晶電視中各主要元器件的基本結構;
    3、理解液晶電視中各主要元器件的基本工作原理;
    4、認識液晶電視各主要單元電路的組成;
    5  理解液晶電視各主要單元電路的工作原理;
    6、認識液晶顯示屏的組成及工作原理;
    7、認識主要IC的功能及原理;
    8、工廠菜單的進入方法及調試;
    9、貼片元件的焊接方法;
    10、電視機開關電源電路的工作原理;
    11、三無故障現象的檢測與處理;
    12、搖控指示燈亮,三無故障現象的檢修指導;
    13、屏亮,有聲音,無圖像故障現象的檢測與處理;
    14、屏亮,無聲音,無圖像故障現象的檢修指導;
    15、聲音正常,黑屏故障現象的檢測與處理;
    16、無伴音,圖像正常故障現象的檢測與處理;
    17、按鍵無反應故障現象的檢測與處理
    18、遙控無反應故障現象的檢測與處理;
    19、不能讀U盤故障現象的檢修指導;
    20、AV圖像正常,無聲音故障現象的檢修指導;
    21、白屏故障現象的檢修指導;
    22、圖像偏色或缺色故障現象的檢修指導;
    23、花屏故障現象的檢修指導;
    24、接入VGA后無信號故障現象的檢修指導;
    25、指示燈不亮故障現象的檢修指導;
    26、一側喇叭無聲音故障現象的檢測與處理;
    27、無彩色故障現象的檢修指導;
    28、液晶屏點屏方法;
    29、液晶屏接口定義;
    30、整機裝配;
    31、電子調諧器的測量與分析
    32、視頻信號處理流程測量與分析
    33、音頻信號處理流程與分析
    34、AD模數轉換控制測量與分析
    35、開關穩壓電路測量與分析
    36、逆變器背光驅動電路測量與分析
