HY-99家電音視頻維修技能實訓考核裝置 本裝置是根據中華人民共和國勞動和社會(huì )保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職

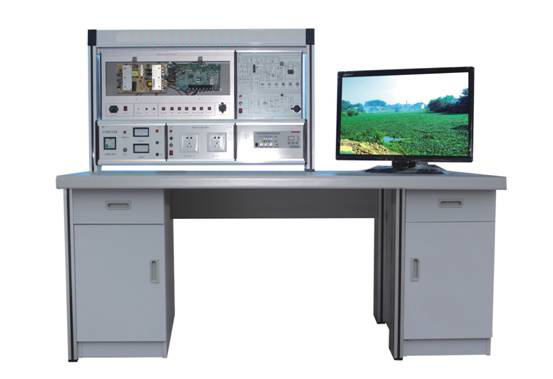

HY-99家電音視頻維修技能實訓考核裝置

    本裝置是根據中華人民共和國勞動和社會(huì )保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

一、概述
1、控制及交流電源部分
（1）提供單相交流電源、線間直接短路自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。具有實驗室管理系統，帶密碼開機和定時關機功能
（2）提供～220V插座2只，為外部?jì)x器提供工作電源。
2、直流電源部分
（1）恒流穩壓電源，輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）開關電源：+5V，+24V、12V 。
（3）燈管測試高壓電源：具有輸出開路、短路保護功能。
（4） 高清彩色電視信號發生器：采用大規?？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐?。
有著圖象清晰、時序精確（圖形中心和邊框可精確定位到一個像素）、
1) 輸出信號頻率范圍：第1-100頻道；
2) 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式；
3) 輸出信號方式：
① 射頻輸出：≥300μVp－p；
② 視頻輸出：≥1Vp－p；
③ 音頻輸出：≥0.3Vp－p。
4）信號制式：PAL-D/K
顯示圖象共16幅
彩條（75/0/75/0） 白光柵（75）  紅光柵（75） 綠光柵（75） 藍光柵（75）黑光柵     12級階梯    十字中心及顯示幅值（90、95、100）   四階棋盤  彩色棋盤
（5）實訓桌：整體結構采用冷軋鋼板成型，表面酸洗磷化，靜電噴塑，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜，用于放置工具和資料等。平臺尺寸:長×寬×高為170cm×80cm×135.5cm。
（6）液晶電視技術指標:
顯示器尺寸：32寸；
對比度：400：1；分辨率：1920×1080；反應時間：<16 ms；.屏幕亮度：500cd/㎡；視角：178度；屏幕比例：16∶9；制式：NTSC/PAL/SECAM；輸入：YPbPr；VGA；HDMI；AV；USB環境溫度：5℃～35℃；相對濕度：≤85%（25℃）；
（7）DVD機：
    a、工作狀態      水平：15度      鋁垂：15度
    b、控制方式：電控
    c、物鏡特性：焦距：3.86mm    數字光圈（NA）：0.45mm
       工作距離（WD）：2.1mm
    d、激光波長（λ）：760—800μm
二、系統特點
1、遵循市場導向，符合社會(huì )需求。理論聯系實際，硬件軟件結合。企業技術骨干，傳授實戰技藝?；诠ぷ鬟^(guò)程，培養崗位技能。專業對口培養，解決學員就業。
2、故障點采用可更換透明元件即學生根據故障現象排查損壞元件，采用插拔式更換元件。
3、無線智能實驗室管理考核系統
1）、計算機可以監控1-126臺家用電器智能考核臺
2）、可設置20多個故障點。
3）、具有發卷功能
4）、具有收卷功能
5）、具有單臺和全部實驗臺清零功能
6）、具有自動檢測各家用電器考核臺的通訊聯機情況
7）、可以生成學生個人成績單
8）、可以對學生考核情況進行統計、分析
9）、設有進入系統密碼，進入系統后能夠修改密碼
10）、具有打印功能
11）、具有答題次數限制功能
12）、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置 ，題庫與題庫等級設置，學生鍵盤設置，考核故障發布 考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
13）、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查詢，設備號查詢。
三、實訓組件
本裝置由液晶彩電模塊、功放實訓模塊、前置放大實訓模塊、衛星接收機實訓模塊、5.1解碼音響實訓模塊、DVD（藍光）播放機實訓模塊、智能硬盤播放機實訓模塊、有線電視系統實訓模塊、智能實訓考核系統組成。
1、液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元內置設故排故系統（可由電腦設故障點）
2、功放實訓模塊
包含電源、前級推動、功放管
3、前置放大實訓模塊
前級放大以及高音、中音、低音、左右聲道平衡.音量控制
4、衛星接收機實訓模塊
包含電源、高頻頭、解碼芯片
5、5.1解碼音響實訓模塊
杜比AC-3解碼器、左右聲道輸出、重低音輸出、中置輸出、立體聲耳機輸出
6、DVD（藍光）播放機實訓模塊
DVD機芯及伺服、DVD鍵盤控制、顯示及遙控、DVD內置穩壓電源、DVD光盤。
7、智能硬盤播放機實訓模塊
包含硬盤、解碼主板、電源
8.有線電視系統實訓模塊
分支器與分配器、放大器、調制器（選配）、混合器（選配）
四、技術指標:
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×80cm×135.5cm
五．實訓項目
1.認 識 液 晶 電 視 的 內 部 結 構 ；
2.認識液晶電視中各主要元器件的基本結構；
3.理解液晶電視中各主要元器件的基本工作原理；
4.認識液晶電視各主要單元電路的組成；
5.理解液晶電視各主要單元電路的工作原理；
6.認識液晶顯示屏的組成及工作原理；
7.認識主要IC的功能及原理；
8.工廠菜單的進入方法及調試；
9.貼片元件的焊接方法；
10.黑屏故障分析與故障演示實驗;
11.有聲音，無圖像的故障分析與演示實驗;
12.鍵控電路的故障分析與演示實驗;
13.遙控接收電路的故障分析與演示實驗;
14.無光柵,無聲音故障分析與演示實驗;
15.右聲道無聲音故障分析與演示實驗;
16.左聲道無聲音故障分析與演示實驗;
17.功放電路的故障分析與演示實驗;
18.遙控發射電路的故障分析與演示實驗;
19.有光柵、無圖像、無伴音的故障分析與演示實驗;
20.液晶電視工作電壓適應范圍演示實驗;
21.液晶電視綜合性能測試實驗.
22.DVD機的工作原理與維修實訓
23.功放的工作原理與維修實訓
24.前置放大的工作原理與維修實訓
25.衛星接收機的工作原理與維修實訓
26.5.1解碼音響的工作原理與維修實訓
27.智能硬盤播放機的工作原理與維修實訓
28.有線電視的工作原理與維修實訓
