    制冷與空調實訓裝置

    HYDF-1 電動閥門控制安裝實訓裝置
    產品簡介:

    HYDF-1 電動閥門控制安裝實訓裝置一、設備構成:1、位式調節電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下

    服務熱線

    02162273926

    立即咨詢

    產品展示

    product
    產品介紹

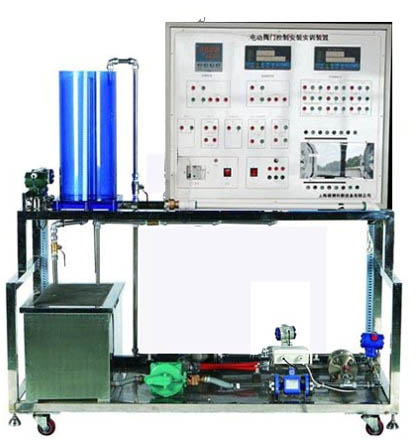

    HYDF-1 電動閥門控制安裝實訓裝置


    一、設備構成:
    1、位式調節
    電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。

    上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至分線器 ,分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號,其中一路進入控制儀,與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。


    2、PID調節
    由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。
    上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至分線器 ,分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號,其中一路進入PID控制儀,與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置,其中P、I、D參數可以手動設置,也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
    實驗操作步驟:
    把下水箱的水充滿;
    接通電源;
    啟動水泵,檢查系統不得漏水;
    設置給定參數,本設備要小于一米,一般設置0.6米左右(600mm左右);
    調節模擬輸出排水量;
    調節供水壓力;
    等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值,紀錄于事先設計的記錄表格中;
    二、技術參數
    儲存罐:30L
    離心泵功耗:250W、大流量:150L/min、速度:2800min-
    壓力傳感器:0...100mbar
    控制閥DN20:4,0m3/4-20MA
    尺寸和重量
    長寬高:1500x700x1750mm
    重量:約124Kg
    三、功能
    實用性強 控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器,上位機軟件實時顯示系統運行狀態及數據。
    可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元
    DDC7501 主機參數:
    1).電壓+24V
    2).AI模擬量輸入輸出點:12個
    3).AO模擬量輸出輸出點:5個
    4).DI數字量輸入點:8個

    5).DO數字量輸入點:8個
