    制冷與空調實訓裝置

    HYKTDQ-4一機兩庫電氣實訓考核裝置
    產品簡介:

    HYKTDQ-4一機兩庫電氣實訓考核裝置 一機兩庫電氣實訓考核裝置的適合高等職業院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣

    服務熱線

    02162273926

    立即咨詢

    產品展示

    product
    產品介紹

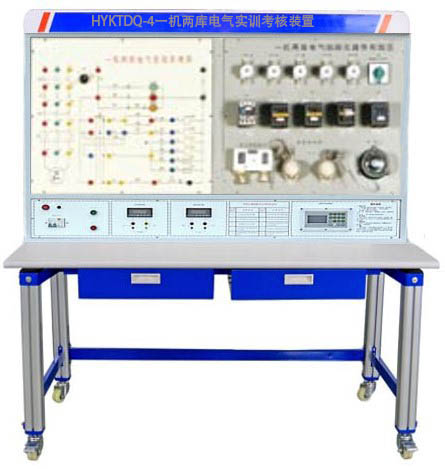

    HYKTDQ-4一機兩庫電氣實訓考核裝置

    1-241225141AS55 (1).jpg


           一機兩庫電氣實訓考核裝置的適合高等職業院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。適合機電類專業的實訓,適合制冷及相關專業中級、高級工的鑒定及考核。

    一、裝置特點
    1.直觀性強:電氣元件真實布局于面板表面,以便學生了解一機兩庫控制電路各部件的實物結構,并可直觀觀察相應部件的運行動作情況,還設有工作狀態指示燈,便于實訓操作。
    2.實訓性強:設有故障箱,老師可對裝置直接設置電路故障,實現對學生進行故障排除實訓及技能鑒定。
    二、一機兩庫電氣實訓考核裝置技術性能
    1.輸入電源:三相四線(或三相五線)~380V±10%50Hz
    2.工作環境:溫度-10℃~+40℃相對濕度<85%(25℃)海拔<4000m
    3.裝置容量:<0.2kVA
    4.重量:100kg
    5.外形尺寸:121cm×73cm×154cm
    6.安全保護:具有漏電壓、漏電流保護裝置,安全符合標準
    三、基本配置及功能
    1.電源控制部分
    (1)交流電源:提供控制屏工作所需的三相交流電源,可由電源總開關來控制。配有一只指針式交流電壓表,通過切換開關可指示輸入電網電壓值。
    (2)安全保護體系:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護。
    2.一機兩庫電氣控制原理圖面板面板上印有一機兩庫電氣控制原理圖,并設有相應測試點,便于學生分析測量。提供紅、黃、綠三個信號燈,可分別指示“控制回路電源”、“準備狀態”、“運行狀態”。
    3.一機兩庫電氣線路元器件布線面板提供轉換開關、壓力控制器、溫度控制器、熱繼電器、中間繼電器、電鈴等真實部件,并布局于面板表面,以便學生了解一機兩庫控制電路各部件的實物結構,并可直觀地觀察相應部件的運行動作情況。
    4.電磁閥、三相異步電動機放置區配有電磁閥2只,分別控制兩個冷庫的供液情況;三相鼠籠式異步電動機1臺,用于模擬壓縮機電機的工作情況。
    5.故障箱故障設置箱內設24個鈕子開關,都己經接到相應測試點,用來設置故障及恢復正常工作

    6.實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定。
