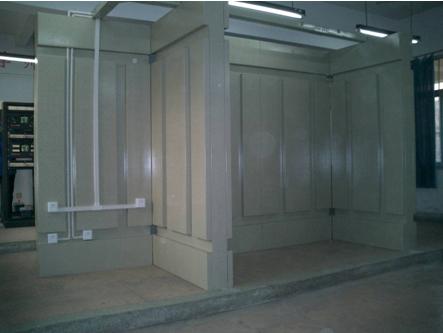

HY-B4A網絡(luò )綜合布線實訓裝置一、設備概述： 網絡(luò )綜合布線實訓室設備是通過實訓操作讓學生全面了解網絡(luò )綜合布線工程的各個流程，掌握綜合布線工程的各種技

一、設備概述：

      網絡(luò )綜合布線實訓室設備是通過實訓操作讓學生全面了解網絡(luò )綜合布線工程的各個流程，掌握綜合布線工程的各種技術知識，加深對網絡(luò )體系結構的理解，能實際實訓水晶頭的制作、光纖熔接技術實訓、常用布線工具的使用、網絡(luò )配線的端接技術應用、線槽和線管的使用、繪圖軟件的介紹、綜合布線工程方案設計實訓、綜合布線工程施工、綜合布線工程測試等項目。

二、產品規格：

裝置應由4模塊，邊界尺寸為需≥長2.0米、高2.3米、寬1.2米）（每堵墻模塊尺寸需≥長1.2米、高2.3米、厚0.12米），靈活組裝成需要的各種配置墻體。

三、產品配置：

1、內外全鋼質結構，鋼板墻厚度≥1.8mm，本套產品組成一個模擬房間結構，用于布線實訓，智能樓宇安防實訓，智能建筑工程實訓等。

2、布線實訓樓裝置為全鋼結構，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置免維護。模擬墻采用模塊化設計可單獨拆卸任意一塊墻面進行維護。

3、整體采用冷軋鍍鋅鋼板，表面平整，不設任何凹槽結構?？紤]學生實訓沖擊因素，厚度≥1.8mm，若厚度不能達到要求，供貨后也將拒絕驗收。

4、墻面內嵌不銹鋼內螺紋孔（M5型），孔距30*30毫米，使用M6加帽螺釘（杜絕自攻螺釘掛接設備不牢的安全隱患）牢固掛接網絡(luò )設備、插座、機柜。

5、實訓區的墻面可以模擬綜合布線系統的水平、垂直子系統進行線槽安裝和線纜布放，能模擬工作區子系統進行信息插座的安裝。

6、實訓區實訓角模塊包含有材質為鋁鎂合金的6U機柜2個，共計2套。安裝有模擬二層建筑結構。

7、裝置頂部配有開放式線纜橋架，方便觀察走線方向。

8、能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本。

四、綜布線鏈路實訓平臺

1、設備設備有開放式機柜部份、網絡(luò )設備、高級噴塑鋼結結構、高級鋁塑掛板、電源控制器、單口面板、雙口面板、四口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（LC）、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（12芯）、托架、光纖跳線、語音跳線、數據跳線、光纖適配器、110式100回線高頻接線模塊盤、6類24網絡(luò )配線架、IDC語音模塊、五類1對UTP線纜、五類4對UTP電纜、超五類4對UTP電纜、五類25對UTP電纜、110型接線工具、交換機、光纖收發器、網絡(luò )測試儀、實訓考核系統、輔材及工具等組成。外形：1800㎜×800㎜×1600㎜。

2、能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本技術要點。

五、實訓項目：

1、 設備間子系統實踐；

2、 工作區子系統實踐；

3、 管理區子系統實踐；

4、 配線區子系統實踐

5、干線（垂直）子系統實踐

6、水平子系統實踐

7、干線子系統實踐；

8、 網絡(luò )評測與連接實踐；

9、可接門禁的接線測試

10、可接考勤的接線測試

11、獨立模塊的獨立認識、接線；

12、 數字電視接線實踐、建筑群子系統實踐；

13、 數據模塊、語音模塊、光纖模塊制作實踐；

14、 數據、語音安裝調試實踐；

15、 數據、語音通信、交換傳輸實踐；

16、 系統整合的接線、設置、操作和演習

17、交換機、光纖收發器網絡(luò )測試儀的實踐
