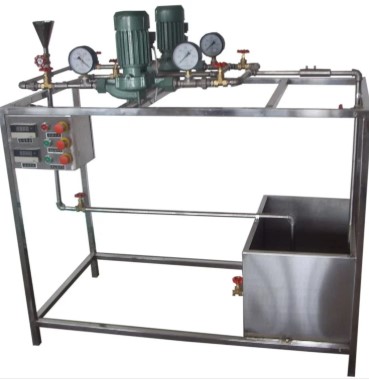

HYLXB-1離心泵綜合實驗裝置

一、功能

1、離心泵綜合實驗裝置可以通過調節不同流量及在不同流量時的功率，測定水頭與流量曲線，在此基礎繪出效率與流量曲線。

二、技術指標：

1、實驗離心水泵2臺、不銹鋼水箱、壓力傳感器2只、流量傳感器、轉速傳感器、控制箱、移動式不銹鋼實驗臺架。(電壓、電流、輸入功率、頻率、功率因數)采集，500V/40A,0.5級精度。

2、采集數據：流量，溫度，泵進口及出口壓力、泵功率，功率因數，轉速。

3、主要管件為不銹鋼材質，測量傳感器為國內外知名品牌，誤差不高于5%。

4、壓力揚程測量模塊：流量頻率信號采集，采集電磁流量計流量信號，感應法測轉速，通訊功能。

5、電動調節閥：DN25電動調節閥，公稱壓力：1.6MPa，連續調節，自動控制。

6、測試管路：塑料水池、測試管路，鐵管路，取壓點、法蘭安裝、安裝支架等。

7、測試軟件：水泵性能測試，數據、曲線、報表，測試電動調節閥控制功能.

8、轉速測量范圍：（0～6000）r/min，轉速測量精度：±0.1%；

9、流量測量范圍：取決于電磁流量傳感器（DN25），流量測量精度：±0.5%F.S； DN25:(0.18-18)m3/h；

10、進口壓力測量范圍：取決于壓力傳感器，(-0.1~0.1)Mpa；進口壓力測量精度:±0.5%FS；

11、出口壓力測量范圍：取決于壓力傳感器，(0~0.5)Mpa；出口壓力測量精度:±0.5%FS；

12、溫度測量范圍：PT100溫度：（-50~200）℃，精度：±0.5℃；

13、電壓測量精度：±(0.4%讀數+0.1%量程）；

14、電壓測量范圍：（10.0～500.0）V；

15、電流測量精度：±(0.4%讀數+0.1%量程）；

16、電流測量范圍：（0.030～40）A；

17、功率因數測量精度：±0.01；

18、功率因數測量范圍：0.20～1.00；

19、頻率測量精度：±0.1Hz；

20、頻率測量范圍：45Hz～65Hz

21、外形尺寸：1000×550×1800mm 工作電壓：220V 功率： 550W
