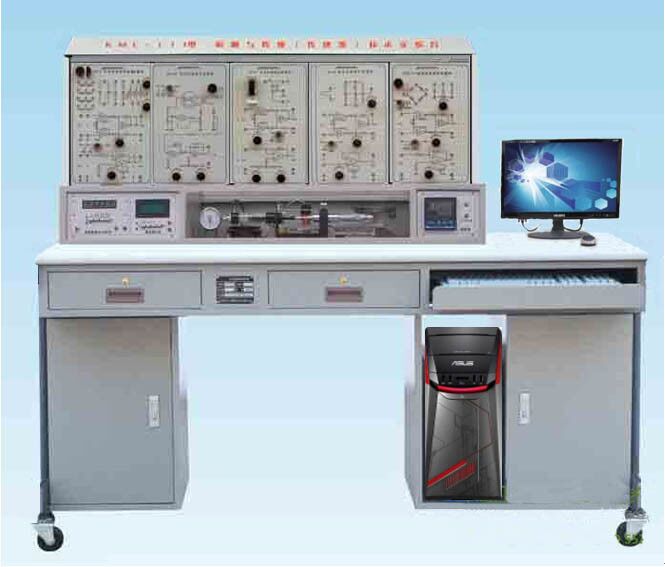

HY-814工業傳感器應用技術實訓裝置一、產品概述工業傳感器應用技術實訓裝置由單面型材實訓臺架、交流電源模塊、直流電源模塊、數據采集卡模塊、按鈕指示燈模塊、繼電

實訓臺

1

單面型材實訓臺架

1620*790*1800mm；單面型鋁型材屏；鋁型材框架；剎車腳輪；導線掛架；配文件柜

套

1

交流電源模塊

1

剩余電流動作斷路器

4極；額定10A；C型脫扣特性；剩余動作電流0.03A

臺

1

2

熱過載繼電器

電流等級25；整定電流范圍2.5-4A（6aM、10gG）；與接觸器（CJX2-09系列）插入安裝

臺

1

3

交流接觸器

額定9A/380VAC；4開（3主1輔）；線圈電壓220VAC（50Hz）

臺

1

4

信號燈

紅色；Ф16；220VAC；超短型；LED燈

個

1

5

信號燈

綠色；Ф16；220VAC；超短型；LED燈

個

1

6

信號燈

黃色；Ф16；220VAC；超短型；LED燈

個

1

7

平鈕

復位型；紅色；Ф22；1開1閉

個

1

8

平鈕

復位型；綠色；Ф22；1開1閉

個

1

9

旋鈕

二檔；右旋自鎖；黑色；Ф22；1開1閉

個

1

10

緊急鈕

扭動釋放型；紅色；Ф22；1開1閉

個

1

11

多功能插座（3孔）

3孔；額定10A；藍色；防濺；IP44

個

2

直流電源模塊

1

指針式直流電壓表

代號V；量程0-30VDC；精度1.5；直接接通型；板表系列70*40mm；帶黑色安裝框

塊

1

2

指針式交流電流表

代號A；量程0-5A；精度1.5；直接接通型；板表系列70*40mm；帶黑色安裝框

塊

1

3

開關電源

單組輸出24VDC；額定101W/4.2A；尺寸159*97*38mm

臺

1

4

船型開關

1開（ON-OFF兩位置）；開關容量16A/250VAC；黑紅帶燈型；4腳型；面板尺寸31*22.5

個

1

數據采集卡模塊

1

數據采集卡

8 個模擬輸入(AI) 通道、2 個模擬輸出(AO) 通道、12 個數字輸入/ 輸出(DIO) 通道、1個帶USB接口的32位計數器。

張

1

2

轉速表

顯示范圍：0-999999，輸入信號：開關、電平脈沖信號，顯示倍率：1-9999.

只

1

3

流量積算儀

測量范圍：0-9999（瞬時），精度：0.2級，輸出信號：開關量、模擬量、RS485.

只

1

按鈕指示燈模塊

1

平鈕

復位型；綠色；圓形；Ф16；1開1閉

個

6

2

平鈕

復位型；紅色；圓形；Ф16；1開1閉

個

6

3

信號燈

綠色；Ф16；24VDC/AC；超短型；LED燈

個

1

4

信號燈

紅色；Ф16；24VDC/AC；超短型；LED燈

個

1

5

閃光蜂鳴器

紅色；Φ16；24VDC/AC；LED燈

個

1

繼電器模塊

1

繼電器模塊

線圈電壓24VDC；14個寬腳；觸點負載10A/250VAC；綠燈顯示；觸點材料銀合金

個

4

2

繼電器底座

配HH54P系列繼電器；銅帶連接

個

4

3

信號燈

綠色；Φ8；24VDC

個

4

位置控制單元

1

步進滑臺

有效行程200mm；配套單出軸42*47步進電機（1.7A）；有效負載7kg；最大速度80mm/s；1204滾珠絲杠；外直線導軌結構；直線導軌軌寬15mm；導軌總厚16mm；配單滑塊；3060鋁型材框架

個

1

2

兩相步進電機驅動器

輸入電壓12-48VDC；輸入信號電壓4-28VDC；輸入電流0.3-2.2A；步進脈沖頻率2-2MHz；3位撥碼開關；8種電流細分選擇

臺

1

角度控制單元

1

永磁直流減速電機

24VDC；50G馬達；減速比1/242；14Rpm；15Kg.cm；0.36A；軸徑Ф6

臺

1

2

碼盤機構

鋁合金材質；等比例分割槽

個

1

溫度控制單元

1

直流風扇

60*60*25mm；滾珠軸承；24VDC；2.88W/0.12A；4000rpm；CFM19.03；4.05mmH2O；31dBA；58g

個

1

2

PTC加熱器

24VDC/10W；干燒表溫120℃；尺寸60*28*7mm

個

1

液位流量控制單元

1

儲水池

300*300*400mm，進口透明亞克力

個

1

2

上水箱

直徑200*400mm，進口透明亞克力

個

1

3

水泵

AC220V,125W,揚程12m,流量2.8m 3 /h

個

1

4

水泵調速器

AC220V/200W

個

1

傳感器實訓組套

1

接近開關（電容）

圓柱形；M18*1；檢測距離10mm；電容式；NPN三線NO（常開）；金屬殼；非屏蔽式；12-24VDC供電；LED指示

個

1

2

接近開關（電容）

圓柱形；M18*1；檢測距離10mm；電容式；PNP三線NO（常開）；金屬殼；非屏蔽式；12-24VDC供電；LED指示

個

1

3

光電開關（漫反射）

圓柱形；M18*1；檢測距離300mm；擴散反射式；PNP三線NO（常開）；金屬殼；靈敏度調節器；12-24VDC供電；LED指示

個

1

4

光電開關（漫反射）

圓柱形；M18*1；檢測距離300mm；擴散反射式；NPN三線NO（常開）；金屬殼；靈敏度調節器；12-24VDC供電；LED指示

個

1

5

光電開關（對射）

圓柱形；M18*1；檢測距離5000mm；對射式；PNP三線NO（常開）；塑料殼；12-24VDC供電；LED指示

對

1

6

光電開關（槽型）

L型；槽寬5mm；紅外光；5-24VDC供電；PNP輸出；LED指示；2m電纜；尺寸26*18.5*15.5

個

1

7

色標開關（光電）

光源色譜紅、綠；靈敏度可調；10-30VDC供電；尺寸20*45*85mm；引線2m；

個

1

8

光纖放大器

PNP輸出；VR調節（粗/微調）；響應時間1ms以下；12-24VDC供電；紅色LED光源；各類線纜長度2m；尺寸15*39*73mm

個

1

9

光纖線（漫反射）

M6；漫反射型；檢測距離120mm；最小檢測物體Φ0.03；額定彎曲半徑R30；各類線纜長度2m

個

1

10

接近開關（電感）

圓柱形；M12*1；檢測距離4mm；電感式；PNP三線NO（常開）；金屬殼；非屏蔽式；12-24VDC供電；LED指示

個

1

11

接近開關（電感）

圓柱形；M12*1；檢測距離2mm；電感式；NPN三線NO（常開）；金屬殼；屏蔽式；12-24VDC供電；LED指示

個

1

12

稱重傳感器（懸臂梁）

量程10KG；靈敏度2.0±0.1mV/V；超載能力150%；鋁合金材質；精度等級C3；尺寸106*30*22mm

個

1

13

稱重變送器

輸出信號4-20mA；12-26VDC供電；傳感器激勵電壓5VDC；輸入靈敏度1.5-2.1mV/V；尺寸115*80*35mm

臺

1

14

旋轉編碼器（增量）

實心軸；脈沖數360；推挽輸出；3路輸出；軸徑Φ6；外徑Φ38；止口Φ20；D型切口；電纜側出；工作電壓24V；各類線纜輸出1.5m

個

1

15

直線位移傳感器（滑塊式）

滑塊式；量程400mm；電阻5KΩ；線性度0.05%；重復精度0.01mm；電氣行程405mm；最大工作電壓42VDC；尺寸407*62*60mm；驅動力≤3N；工作速度≤10m/s

支

1

16

安全光柵

光軸距20mm；光軸數4；檢測幅度120mm；PNP；電源電壓10-30VDC；響應時間10ms以下；檢測對象不透明體；鋁合金外殼；PMMA前罩；ABS端蓋

套

1

17

數字溫控器

1/16DIN；48*48*78mm；電壓輸出（用于驅動SSR）；兩點報警；可安裝可選單元；輸入類型熱電偶、紅外線傳感器、鉑電阻；電源電壓100-240VAC

臺

1

18

絕對值編碼器

輸出形態NPN集電極開路輸出；電源電壓12-24VDC；分辨率1024（10位）；安裝方式外徑Φ50；軸徑Φ6；連接方式固定電纜2M

個

1

19

PT100型熱電阻

全316不銹鋼；探頭式；量程-200℃-+500℃；探桿Φ7*200mm；安裝螺紋M12*1；線長1m

個

1

20

K型熱電偶

全316不銹鋼；探頭式；量程0℃-800℃；探桿Φ7*200mm；安裝螺紋M12*1；線長1m

個

1

21

超聲波傳感器

工作電壓10-30VDC；檢測范圍70-1000mm；模擬量輸出0-10V或4-20mA

個

1

22

渦輪流量傳感器

工作電壓10-30VDC；模擬量輸出0-10V或4-20mA，精度：1.0級

個

1

23

壓力傳感器

工作電壓10-30VDC；模擬量輸出0-10V或4-20mA，精度：1.0級

個

1

24

浮球液位開關

不銹鋼材質，間距可調，300mm.

個

1
