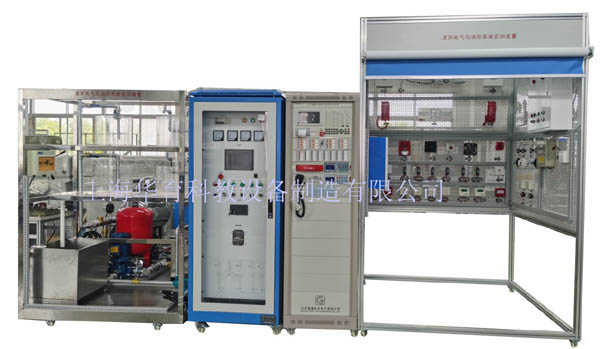

HY-X11建筑電氣及消防系統綜合實訓裝置

一、系統概述

      消防聯動控制中心及噴淋滅火系統實訓裝置”依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，氣體探測等演示性實訓項目和消防管理中心，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體探測系統操作管理中心的聯接，同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中生活供水、消防供水等滅火設備的結構和控制原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

二、系統特點
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用產品認證標準設備，穩定型強
5、無負壓供水裝置、壓力開關、無負壓鋼罐、給水泵，壓力傳感器等設備全部通過國家強制性產品認證
三、基本配置及參數
1.模擬噴淋滅火系統配置
模型框架采用噴塑板金+移動腳輪，水箱等主要部件全部使用渡鋅管器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；其中一層采用電磁閥控制模擬火災現場報警，模型系統主要由消防水泵、氣壓罐、高位水泵、壓力開關、模擬噴頭電磁閥、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
消防水泵：數量1臺功率 750W    揚程：20米流量:3.5立方米/小時
高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：20米，0.3MP
電磁閥：數量1臺口徑：DN20mm額定工作電壓24V
2、無負壓供水系統配置（全不銹結構）
模型框架采用噴塑板金+移動腳輪，水箱等部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓生活恒壓供水；
生活水泵：數量2臺功率 750W    揚程：45米流量:2立方米/小時
無鋼罐：采用全不銹器件，具有放水閥、水位傳感、真空抑制器等
3、生活水、消防水、排水系統、配置
 模型框架采用不銹制作、配置污水池，污水排水泵、生活用水區，消防演示區。
2、電源控制屏（全噴塑鋼結構）
提供交流電源：三相交流電380V 50Hz，帶有過流保護
3、火災報警控制柜(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
5、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
6、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
7、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
8、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
9、廣播錄放單元
消防廣播錄放機、廣播吸頂喇叭
10、功放單元
消防定壓功放，背景音源功放
11、消防電話系統
總線電話通訊盤，電話分機，電話模塊等。
12、應急照明疏散控制系統
     配置應急照明采用集中控制，輸出36V供電，安全疏散指示，能持續供電90MIN以上
13、卷簾門控制系統
 由模擬房間、卷簾門、卷簾門控制柜、火災報警控制器、火災探測器、以及相應的聯動控制系統組成
三、技術參數
1、輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10%  50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜5000kVA
4、外形總尺寸約：4500mm×1500mm×2000mm
5、中心控制柜：550*600*750MM
6、安全保護：具有漏電自動保護裝置
四、實訓項目
1.系統結構與設備認識
2.無負壓生活給水原理及認識
3.無負壓生活給水操作實訓
4、無負壓生活給水編程實訓
5.生活水與消防聯動操作實訓
6.生活給與消防聯動編程實訓
7.消防滅火系統仿真軟件安裝與使用
8.消防噴水手自動控制的實訓
9.消防滅火系統與消防報警系統聯動
10.消防防排煙系統編程的設置
11.消防應急照明系統聯動編程
12.消防探測器的使用與編碼
13.消防卷簾門聯動控制編程實訓
14.廣播主機的操作，火警狀態下緊急廣播的切換操作；
15.單點廣播，廣播話筒的操作，系統功能設置；
16.背景音樂(lè )下的火警緊急廣播切換
17.無人執勤時應廣播的自動切換設置
18.與消防報警系統的互聯操作，線路故障的判斷與處理
19.火警通訊主機的操作，系統功能設置
20.主機與電話分機的通訊操作，分機電話的操作
21.系統原理桔構與管網設計
22.報警點的設置功能
23.與消防廣播系統的聯網編程功能
24.消防點的網絡(luò )構架與網絡(luò )協議功能
25.消防系統各子系統的網絡(luò )平臺構建功能
