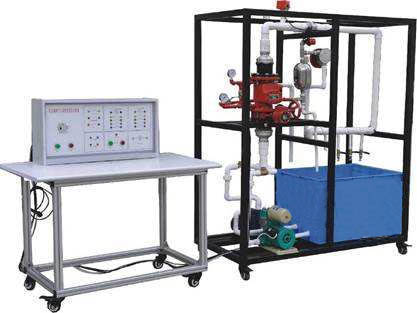

HYPS-1D型智能建筑給排水及遠程抄表綜合實訓平臺

裝置描述：

智能建筑給排水及遠程抄表綜合實驗教學平臺由生活給排水子系統和遠程水電抄表子系統兩大實物系統模型組成，可模擬生活給排水自動控制過程和遠程自動抄表過程。系統實驗教學平臺包括模擬監控終端、聯動執行機構、給水泵、排水泵、液位傳感器、聲光報警器、有機玻璃水槽、監控管理主機及總線制水、電表等組成，采用LON總線開放式控制結構，可滿足各高校、職業院校開展給排水智能控制及遠程自動水電抄表等科研教學或實驗實訓的需求。

裝置特點及功能：

1.LonWorks 雙絞線接口（TP/FT-10A），可方便接入LonWorks網絡(luò )，所有口使用光電隔離，抗干擾強。

2. 可通過給排水組態監控程序與遠程抄表組態監控程序進行二次組態系統開發設計，利用遠程管理主機實時采集記錄和監視各水箱液位高低、給水泵和排水泵工作狀態、各水表、電表當前度數，可真實模擬自動給排水控制過程，實現生活給水和污水排水工作；

3. 具備完善的報警系統，實現警戒水位自動報警及對水泵啟?？刂?；

4. 系統能對裝置內水表、電表進行遠程抄表并進行數據統計分析。

5. 裝置采用不銹鋼構造，水箱前端視窗采用透明有機玻璃，可直觀觀測水箱液位狀態。

6. 底座安裝萬向輪，既可固定也可方便移動。

7. 裝置具備手/自切換操作功能。

實訓項目：

1. 給排水系統及遠程抄表系統認知實驗；

2. 給排水系統常用器件安裝和調試操作實訓；

3. 給排水手/自動流程切換控制設計綜合實驗；

4. 水表和電表的遠程自動抄表和數據統計組態集成控制設計綜合實驗；

6. 給排水系統常用采集模塊節點功能開發實驗；

7. 給排水系統執行模塊節點功能開發實驗。 技術指標：
