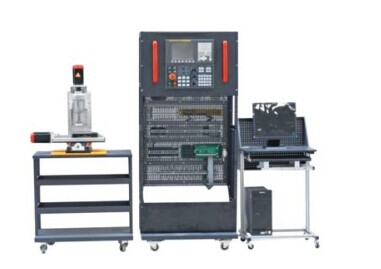

HY-805DM型數控銑床電氣控制與維修實訓柜

    本實訓柜是按照職業教育的教學和實訓要求而研制的。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控維修技能鑒定考核。

一、產品特點
    配有西門子808D數控系統，采用數控機床的電氣控制系統開放式、模塊化結構設計，能完成數控車床的系統安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等多項任務。
    采用工業柜式結構雙面設計，具有占地面積小、實訓操作方便、外形美觀等優點。實訓柜正面裝有數控系統、變頻器、伺服驅動器、伺服電機等模塊，并將各模塊接口信號引出，供外部接線與測量；背面裝有低壓電氣器件、變壓器等，配有布線槽、接線端子，學生可通過端子自行接線布線，具有一定的擴展性。
    具有故障維修考核功能，可設置28個數控銑床的典型的電氣故障?？己讼到y由計算機和智能考核終端組成，由教師機進行故障設置，學生對故障現象進行分析，在學生機上輸入相應的故障代碼進行故障排除。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡(luò )接口等組成，可單獨進行操作。
二、技術性能
輸入電源：三相四線～380V±10%  50Hz
工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜3kVA
重    量：250kg
外形尺寸：80cm×60cm×175cm
三、實訓裝置的基本配置及功能
    實訓柜為鐵質雙層亞光密紋噴塑結構，冷軋鋼板、鋁質面板；雙面柜門設計，設有玻璃門，直觀清晰。柜體右下方留有電源輸入線。由漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停按鈕控制。
數控系統單元：采用西門子公司的“SINUMERIK 808D ”數控系統，可同時控制3個數字進給軸和1個主軸。
驅動系統：X、Y、Z軸驅動系統由西門子S120伺服驅動器和1FK7交流伺服電機組成，用于控制X軸/Y軸和Z軸進給；
主軸系統：主軸電機變頻控制，由三菱變頻器進行無級調速。
四、實訓項目
1、電氣控制電路設計與分析
2、數控各單元連接與控制
3、數控系統參數設置與調試
4、輸入輸出接口原理實訓
5、伺服驅動系統調試與應用
6、主軸變頻原理與應用
7、銑床參考點調試
8、數控系統數據備份與通訊
9、PLC編程及應用
10、故障診斷與維修
11、數控系統操作與編程
五.數控系統配置：
