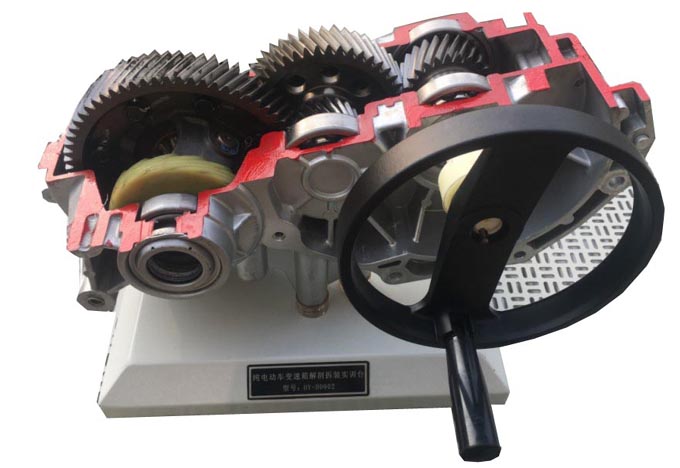

HY-QCX704B純電動汽車變速器解剖臺架

一、產品簡介

本設備臺架以剖切北汽新能源原車變速器總成為基礎，經過剖切加工制作而成，使變速器內部結構清晰可見，能充分展示新能源汽車變速器的結構組成、工作特點和工作原理。手動轉動輸入軸，變速器整體可實現動態演示，動態觀察其工作原理。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。

二、結構組成
北汽160變速箱，設備展示臺架、鋼制手輪，加工件、減震膠墩、設備標牌等組成。
三、設備功能
新能源變速器的結構組成認知了解實訓
新能源變速器雙極減速原理實訓
新能源變速器速比的設計原理實訓
新能源變速器拆卸與組裝實訓
新能源變速器部件檢修測量實訓
新能源變速器差速器工作原理實訓
新能源變速器減速增扭的工作原理實訓
新能源變速器動態動力傳遞路線實訓
四、制作工藝
底座國標鋼材一次沖壓而成，并高溫噴涂，耐油污，易清潔，并且不易褪色。
差速器為線切割工藝，剖口整齊，美觀。
剖口著色，區分剖口與原件之間關系。
橡膠減震底座，穩固靜音。
五、技術參數：
使用車型：EV160
變速器類型：?jiǎn)嗡?/span>
驅動形式：前驅
減速形式：二級減速
外形尺寸： 350mm×250mm×250mm
