HY-QCXE505新能源汽車電動空調實訓臺（比亞迪E5電動車） 一、產品簡介：比亞迪E5原車空調系統配件，包含所有汽車電控空調所需運行附件。驅動系統臺架、高壓

HY-QCXE505新能源汽車電動空調實訓臺（比亞迪E5電動車）

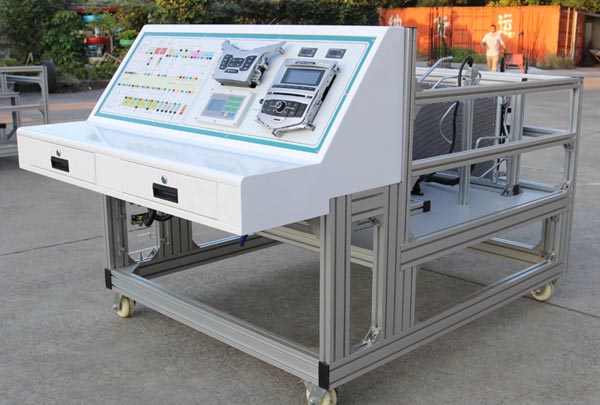

一、產品簡介：

比亞迪E5原車空調系統配件，包含所有汽車電控空調所需運行附件。驅動系統臺架、高壓系統臺架、電池臺架后，可正常運行空調系統的所有工作。包含制冷制熱、并輸出所需目標溫度。

二、結構組成：
設備包含設備臺架、斜面式控制臺，系統壓力表安裝臺、電動汽車動力源、檢測面板、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核系統、，設備控制機構、、系統高壓表、系統低壓表、檢測面板和空調相關系統組成。
空調系統又包括：新能源電動空調泵、冷凝器、蒸發箱、各種溫度傳感器、執行器控制機構、干燥瓶、電子扇、控制開關、電控單元、自診斷系統。制熱系統包含：PTC加熱系統溫度控制單元、溫度設定系統等組成。
三、實訓項目：
1.比亞迪E5汽車電動空調的零件了解、認知實訓
2.比亞迪E5電動空調運行所需條件分析與檢測
3.比亞迪E5電動空調CAN通訊系統檢測認知實訓臺
4.比亞迪E5汽車電動空調的使用及操作實訓。
5.比亞迪E5汽車電動空調制冷系統的工作原理的實訓
6.傳感器的工作原理、電路分析、元件測量等實訓。
7.各種溫度信號的對空調系統的影響、故障診斷與排除實訓；
8.系統壓力對比亞迪E5汽車電動空調系統的影響實驗、故障診斷與排除，
9.執行器的工作原理、電路分析、元件測量等實訓
10.電控單元的工作原理、電路原理及控制理論的實訓。
11.壓縮機控制條件的測控實驗；
12.鼓風機的故障診斷與排除實訓
13.比亞迪E5汽車電動空調的冷媒排放，抽空，加注實訓
14.比亞迪E5汽車電動空調的管路拆裝、連接接實訓。
15.比亞迪E5汽車電動空調系統的高低壓力的檢測及故障判斷
16.比亞迪E5汽車電動空調的自診斷實訓
四、功能
1.展示功能
各相關系統按合理位置排布，能直觀展示汽車空調系統和相關工作附件的結構組成與工作原理；
2.運行功能：
接通運行開關，能正常演示空調系統動、靜態及各種工況，滿足汽車新能源汽車電動空調系統的實際操做及故障診斷與排除的教學需要。
3.顯示功能：
高低壓側系統壓力表，實時顯示高壓側、低壓側的壓力實際值。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4.識圖功能：
檢測面板上繪有高清空調系統以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖、熟悉掌握讀懂電路圖、直到最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
5.自診斷功能：
配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對空調電腦電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、元件測試、等；
6.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7.故障設置系統
手動故障設置功能：標配
故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
8.安全防護功能：
設備動力電源安裝有總電源開關（空氣開關），在臺架不使用時，斷開開關。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。設備上部采用安全防護網和護欄，提高操作安全性。
9.移動教學功能：
實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
制作工藝：
1、設備臺架：采用國標40*80鋁型材搭建而成，堅固耐用，無需噴漆，易于清潔維護。
2、控制臺；超大傾斜式控制臺，采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為單開門設計，可以全部打開，方便維修保養。
3、檢測面板：檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。
4、檢測端子：純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，剛好適合萬用表或示波器測量使用。
5、工作臺；檢測面板下方帶有工作臺，提供萬用表或解碼器等設備放置(1200×300mm)，方便測量。
6、帶鎖抽屜：工作臺下面為兩個帶鎖抽屜，用于放置專用的檢測設備，如解碼器，萬用表等。
7、超大靜音腳輪，方便移動，并能隨時鎖止，保證教學安全。
五、技術參數：
外形尺寸：1400*1000*1760
重    量：150KG
工作溫度：+-50
輸入電源：整車電源
